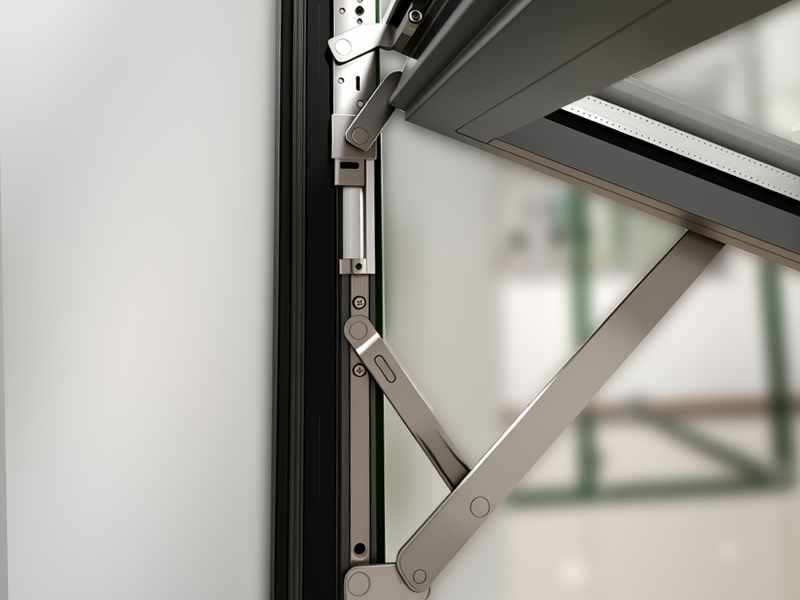

铰链配件简介
STAFORCE 90° 上悬系统铰链采用高强度不锈钢材料，通过精密加工工艺制造，确保每个铰链都能承受长期高频使用。铰链表面经过防腐蚀处理，具有优异的耐候性和耐久性。
该系列铰链采用双平行臂回转设计，支持0-90度大角度开启，开启顺滑无阻力。结构简洁，安装方便，可快速调试。承重能力强，确保窗扇稳定可靠。
通过严格的盐雾测试和欧洲标准认证，使用寿命长达25000次开合循环，为您的门窗系统提供持久的可靠保障。
STAFORCE
90° 上悬系统 - 铰链

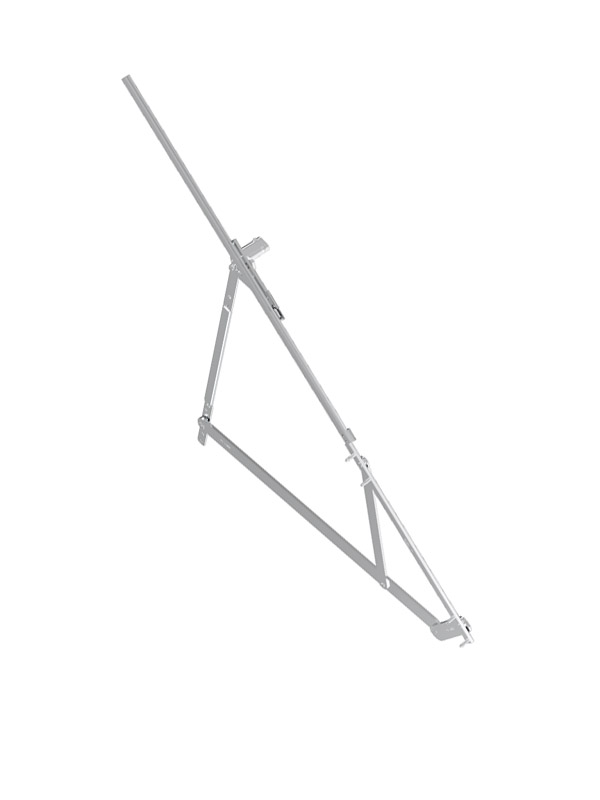

上铰链

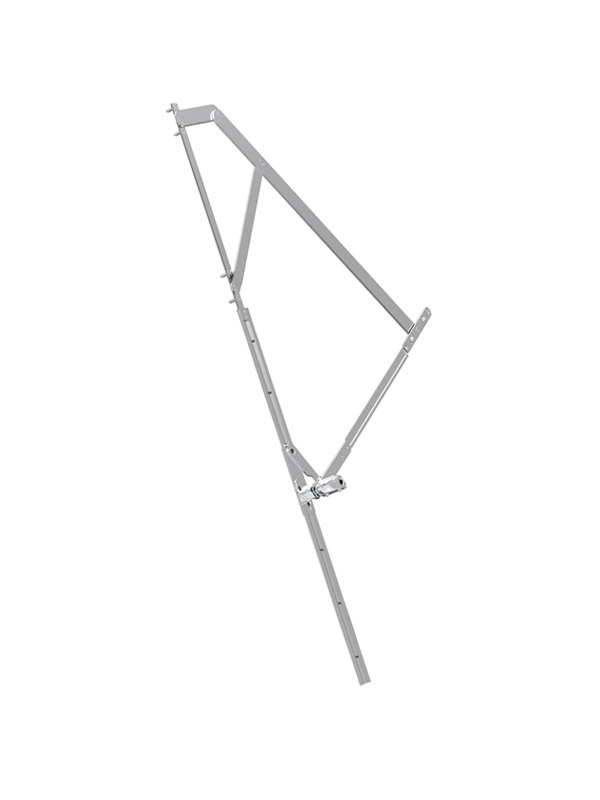

下铰链

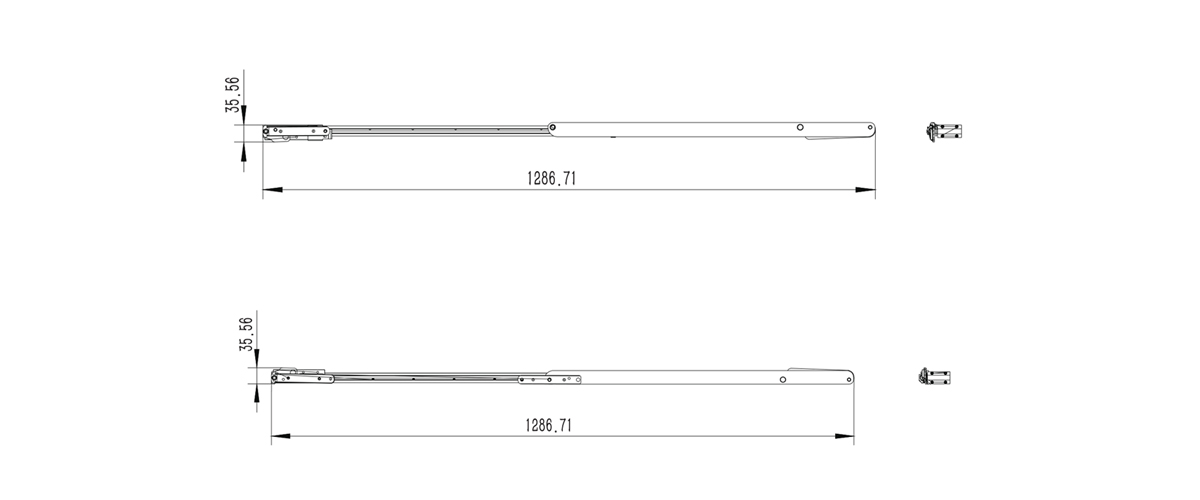

尺寸图
技术参数
- 1.盐雾测试：SST 7500小时，符合ISO 9227标准CCT 240小时。（欧洲标准无测试CCT，而CCT更加真实模拟实际使用环境）
- 2.寿命测试：承重80公斤测试2.5万次，符合EN 1191标准。

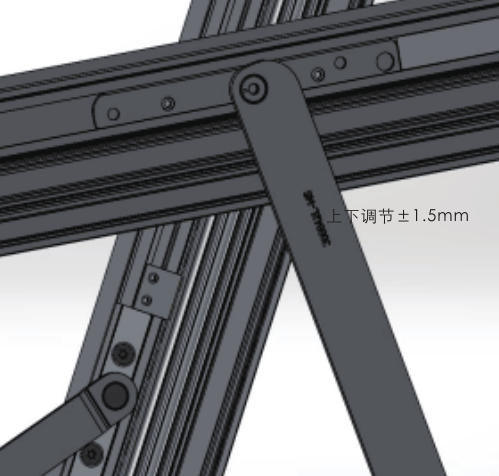

- 3.水平方向调节 +/-3mm，高度方向调节 +/-1.5mm。
- 4.达到抗风压结构设计，抗风压等级达到CE 5级。
- 5.跌落测试：根据公司内部标准，去掉右边铰链，左边铰链承重80KG的窗，不掉落。
- 6.启闭力矩 <5NM。
90° 上悬铰链优点
- 1.启闭轻盈顺畅，可调摩擦力。
- 2.采用自平衡力结构设计，0-90度任意角度自平衡。
- 3.安装简单便于调节。
- 4.高承重铰链，开启角度大，通风量大。
- 5.采用304不锈钢材质长久耐用不生锈。
应用范围要求
✓ 允许应用范围
- 使用高度范围：800-1600mm
- 最大宽度：不超过2000mm
- 窗扇重量：在80kg范围内
✕ 不允许应用范围
- 超出规定高度、宽度限制
- 窗扇重量超过80kg
- 恶劣腐蚀环境未做防护
铰链安装说明
1
框扇连接块安装

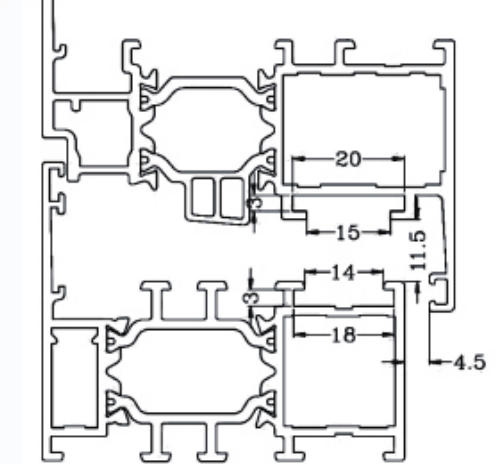

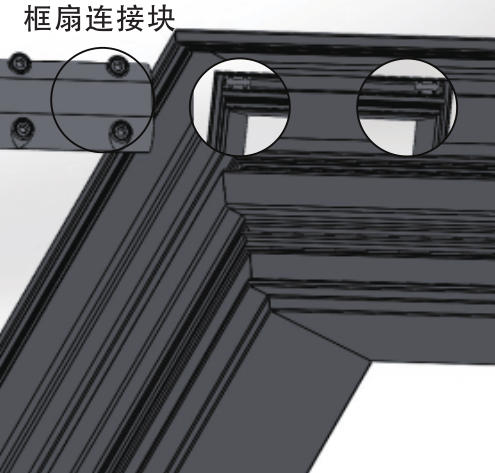

将左右框扇连接安装在窗扇顶部的槽内，先不用拧紧，保持松动使其能在槽内滑动（左右一样）。
安装提示：沿型材C槽缺口插入，确保安装位置准确。
保持松动状态，方便后续调节。
2

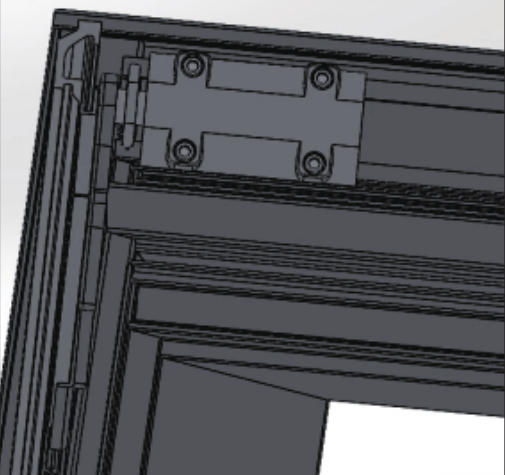

窗扇铰链安装

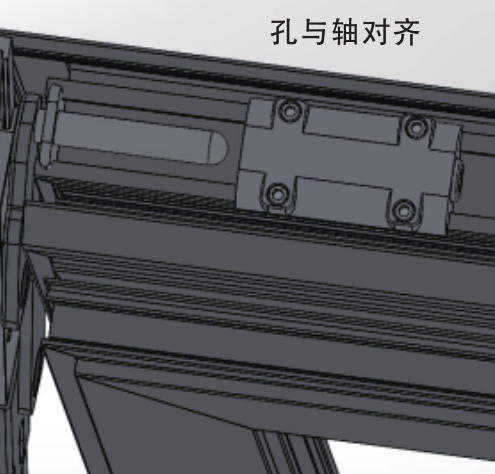

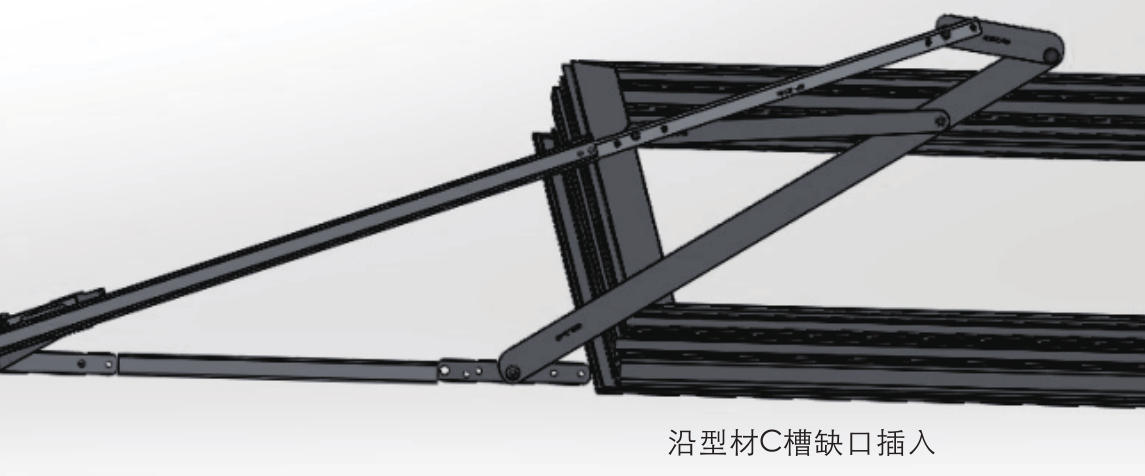

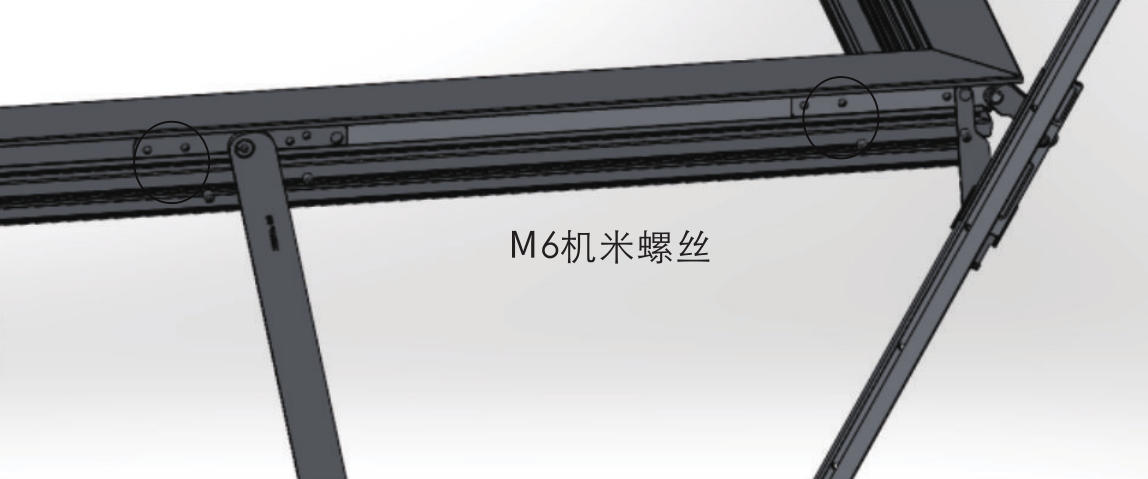

将左右铰链沿型材缺口处插入如图位置，分别拧紧M5×8和M6×6机米螺丝（左右一样），确保孔与轴对齐。
安装提示：螺丝拧紧力度适中，避免过度用力损坏型材。
确保孔与轴对齐，固定牢固。
使用合适工具拧紧螺丝。
左右两侧安装方式相同。
3

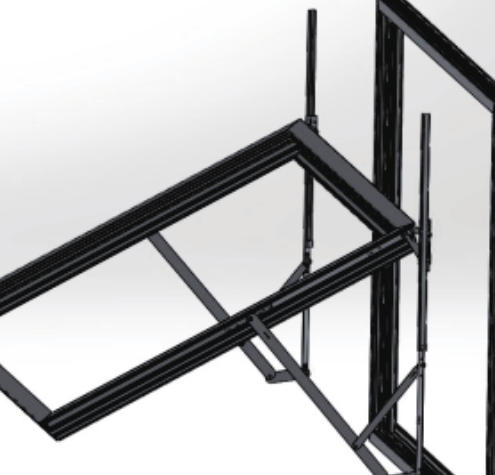

窗扇与窗框安装

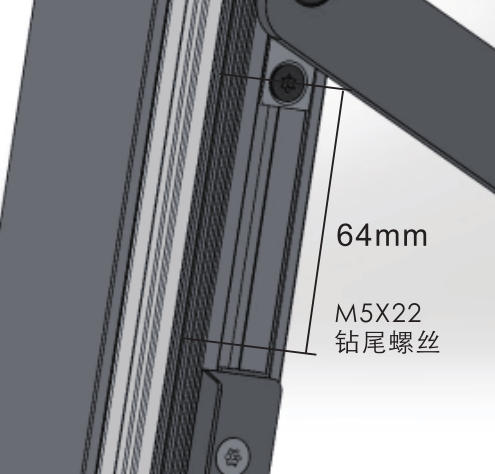

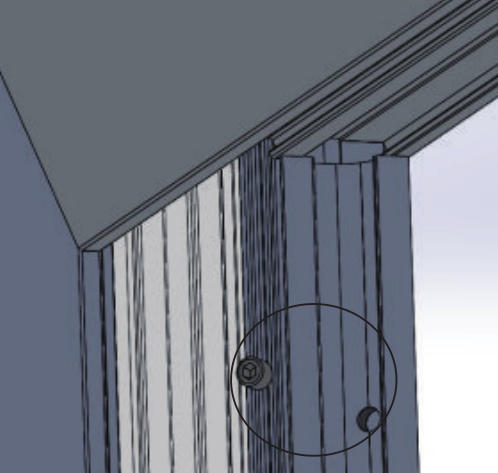

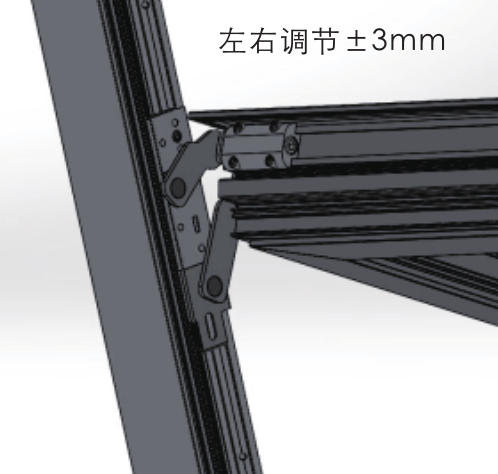

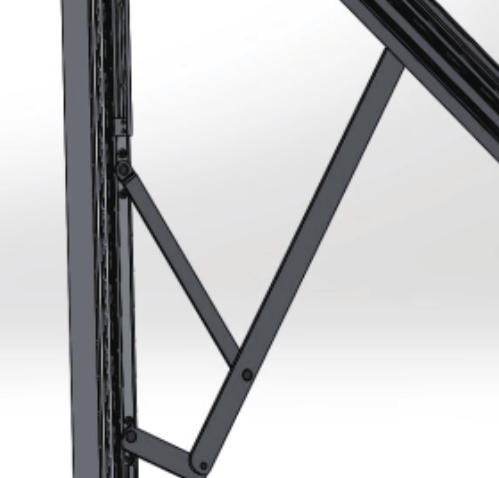

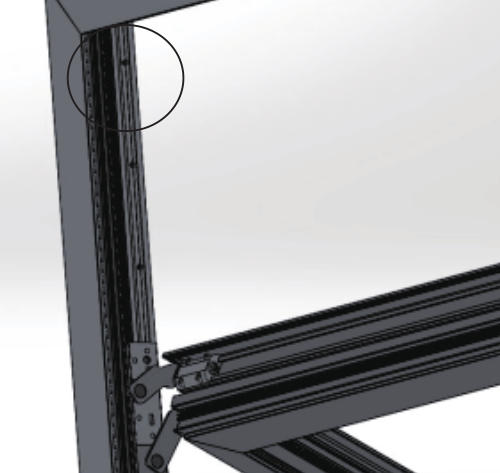

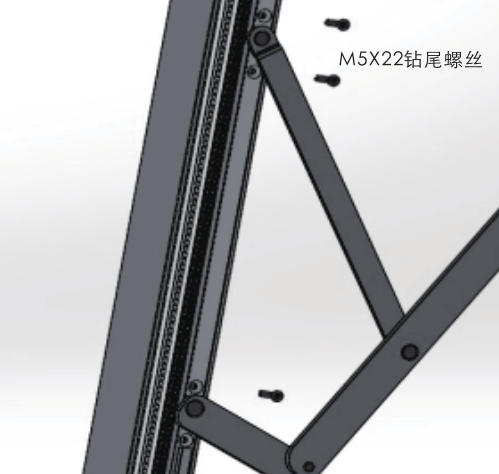

1. 将左右导规上的卡槽与框上的C槽卡合推到框顶面，拧紧M5机米螺丝（左右一样），可实现左右调节±3mm。2. 将左右下铰链卡入框上的C槽中，推到导规末端，打紧M5×22钻尾螺丝（左右一样）。3. 按图示数据安装防倒装置（左右一样）。
安装提示：防倒装置必须安装牢固，确保使用安全。
确保导规卡槽正确卡合。
下铰链推到导规末端固定。
按图示安装防倒装置，完成安装。
调节导规确保左右平衡。
检查下铰链固定效果。
测试防倒装置工作状态。
最终检查所有连接点。
90° 上悬窗系统配置详解
90°上悬配置表

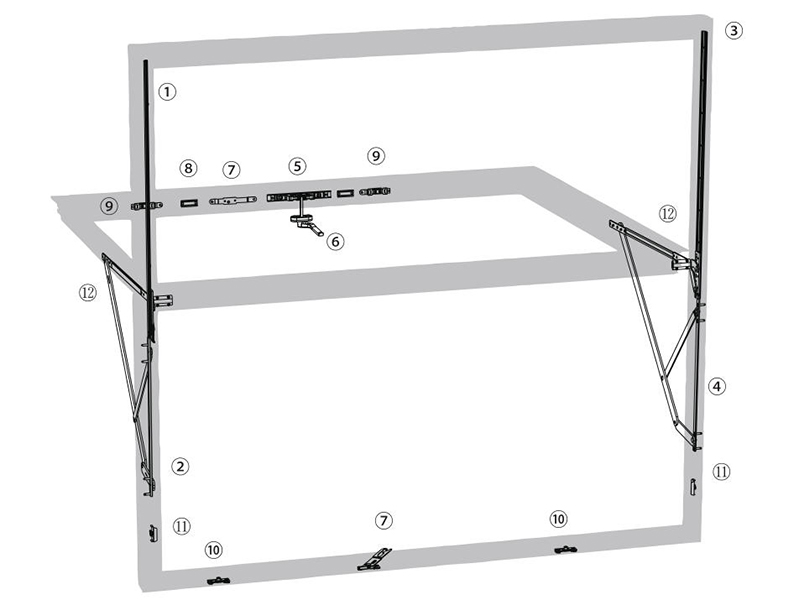

组件位置示意图
图中数字对应配置表中的序号，请对照查看各组件位置
| NO. 序号NO. Serial No. |
Description 名称Description Name |
P/N 货号P/N Part No. |
Qty 数量Qty Quantity |
Notes 说明Notes Remarks |
|---|---|---|---|---|
| 1 | 左上铰链 | 30379L/30379RL 30423L/30423RL |
1 | M3 M4 M5 M6款 |
| 2 | 左下铰链 | 30378L/30378RL 30424L/30424RL |
1 | M3 M4 M5 M6款 |
| 3 | 右上铰链 | 30379R/30379RR 30423R/30423RR |
1 | M3 M4 M5 M6款 |
| 4 | 右下铰链 | 30378R/30378RR 30424R/30424RR |
1 | M3 M4 M5 M6款 |
| 5 | 锁盒 | 30355 30376 30415 30416 30200 30201 30202 30203 |
1 | M3 M4 M5 M6款 |
| 6 | 执手 | 30304 30345L/R 30399 30403L/R |
1 | M3 M4 M5 M6款 |
| 7 | 儿童锁 | 30381 | 1 | |
| 8 | 传动条 | 5000038 | 2 | 客户自备（可定制） |
| 9 | 锁座 | 30145 | 2 | |
| 10 | 锁点 | 30147 | 2 | |
| 11 | 防限装置 | 30347 | 2 | |
| 12 | 定位杆 | 5000135 | 2 | M3 M4 M5 M6款 |
90° 上悬窗选用表
| NO. 序号NO. Serial No. |
Description 名称Description Name |
P/N 货号P/N Part No. |
Qty 数量Qty Quantity |
Notes 说明Notes Remarks |
|---|---|---|---|---|
| 1 | 无底座执手 | 30398 30403L/R | 1 | 无底座执手 |
| 2 | 铸管锁点锁座 | 30153/30152 | 2 | 铸管锁点锁座 |
90° 上悬窗使用要求

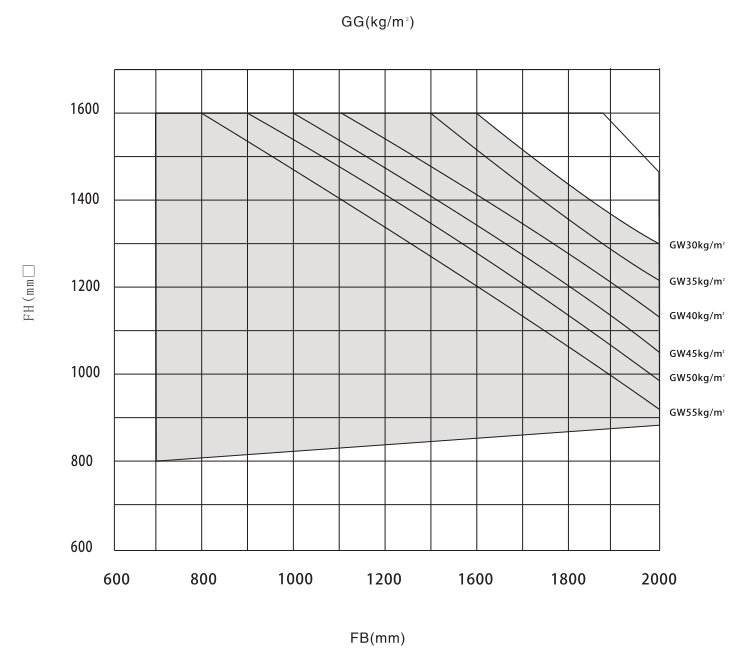

图表允许应用范围
允许应用范围
不允许应用范围

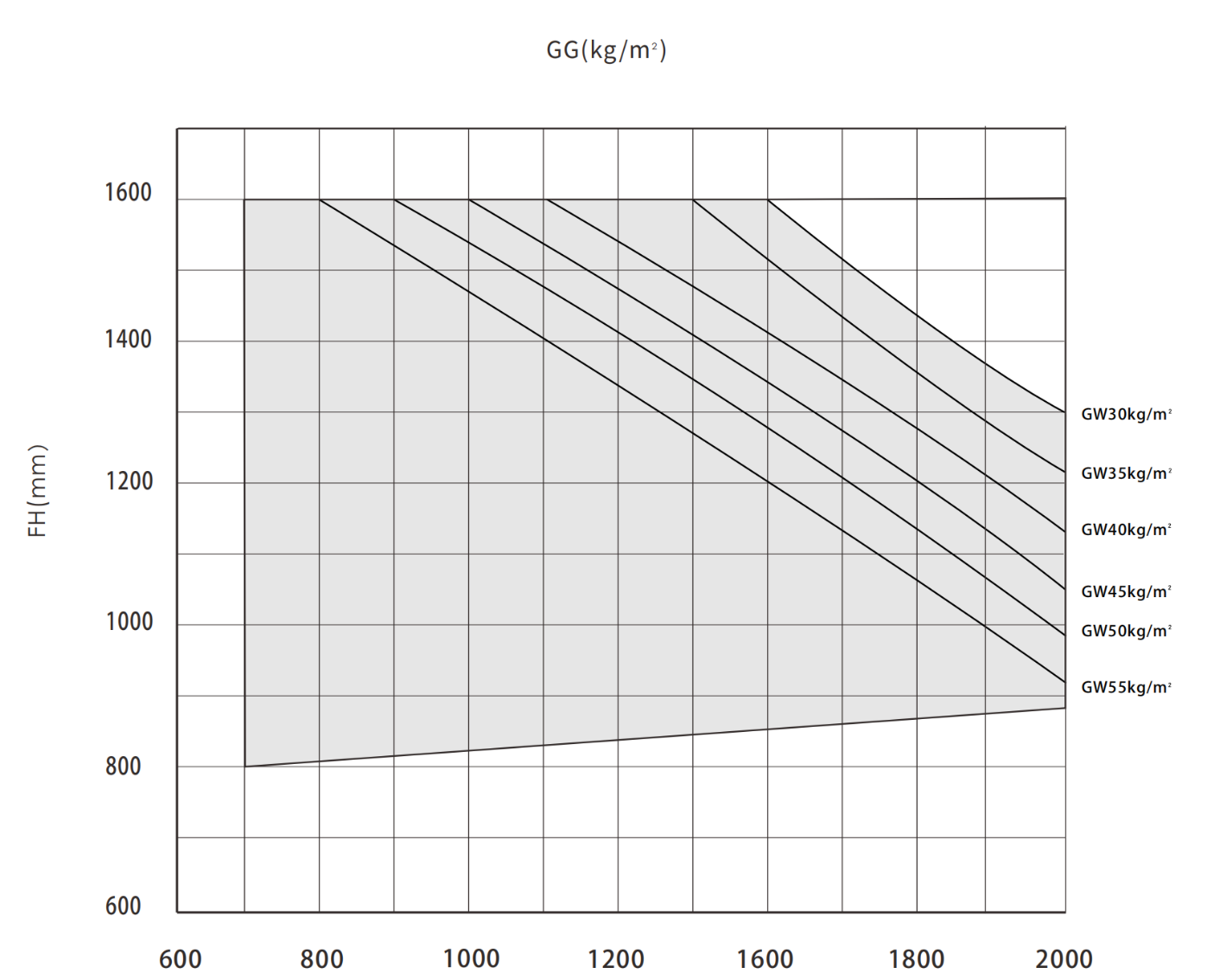

尺寸图表的使用要求：
- • 使用高度范围：800-1600mm
- • 最大宽度：不超2000mm
- • 保证窗扇重量在80kg范围内
| 序号No. | 五金件料号Hardware Part No. | 窗高度Window Height | 窗宽度Window Width |
|---|---|---|---|
| 01 | 30377L / RMD | 800-1000mm | ≤1500mm |
| 02 | 30412L / RMD | 1000-1200mm | ≤1800mm |
| 03 | 30377L / RMD | 1200-1400mm | ≤2000mm |
| 04 | 30377L / RMD | 1400-1600mm | ≤2000mm |
备注：不同规格的90°上悬窗选配置表
STAFORCE
点击播放按钮，观看详细安装演示视频，了解每一步的操作细节。
