锁盒配件简介
STAFORCE 90° 上悬系统锁盒采用高材质全钢质材料，经过精密加工成型，确保尺寸精准和结构稳定性。锁盒表面经过多层防腐处理，通过500小时盐雾测试不生红锈，达到ISO10289标准。
锁盒采用双向锁闭设计，连杆/齿轮结构设计稳定可靠，安装便捷。产品经过30万次开关性能测试，启闭力矩10NM，质量可靠，使用寿命长。
通过50NM扭力测试零件不变形不裂开，3个方向拉脱实验不低于1000KG，具备自锁功能，反向推动传动杆锁芯不会反转，为门窗系统提供长期稳定的锁紧功能保障。
STAFORCE

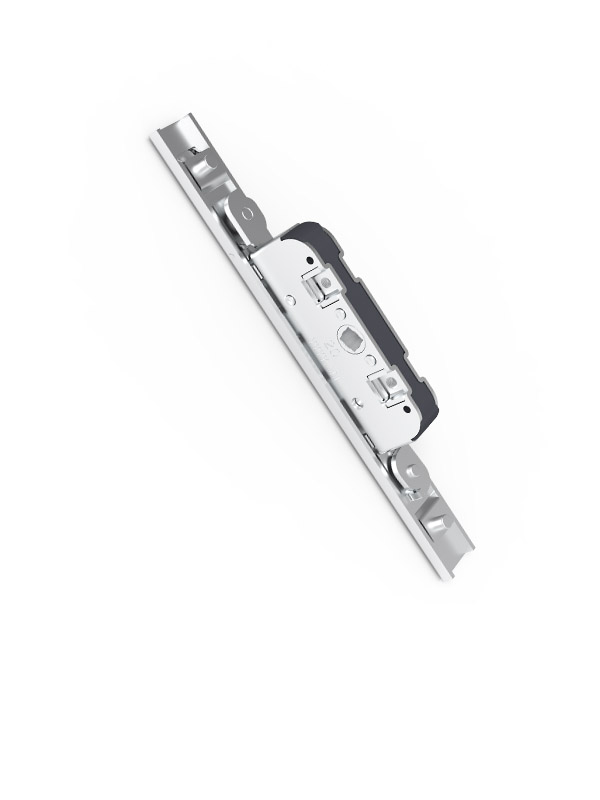

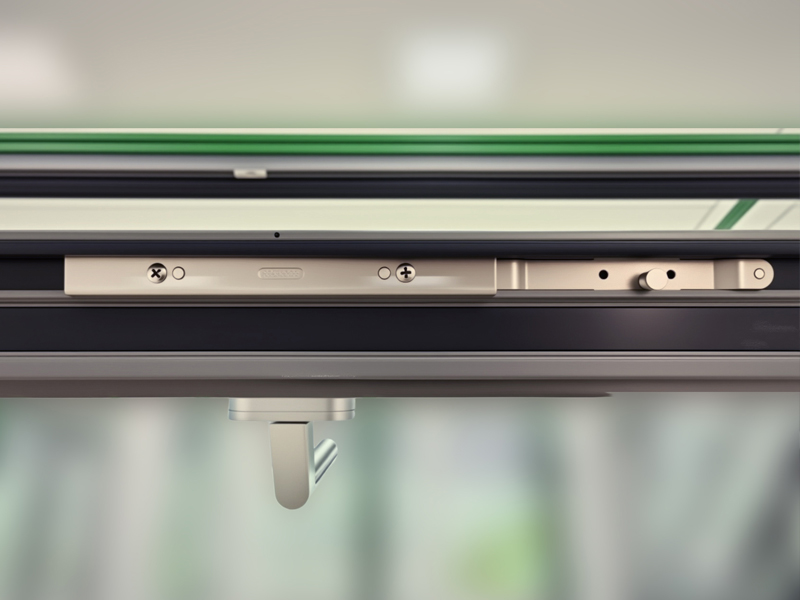

90° 上悬系统 - 锁盒
90° 上悬系统 - 锁盒
90° 上悬系统 - 锁盒
技术参数
- 1.50NM扭力测试,零件不变形不裂开,用力按执手可复位。
- 2.摔坏测试:用力往地上砸3次(每个方向),锁盒能够正常使用。
- 3.拉脱实验:要求3个方向的拉力不低于1000KG
- 4.盐雾测试:500小时不生红锈。
- 5.开关性能测试:启闭力矩 10NM，30万次
锁盒优点
- 1.高材质使用全钢质锁盒
- 2.双向锁闭设计，连杆/齿轮结构设计稳定可靠。
- 3.测试寿命30万次
- 4.盐雾测试流程500小时不生红锈，达到IS010289标准
- 5.自锁功能20-25-30-35即反向推动传动杆，锁芯不会反转。
锁盒安装说明
1

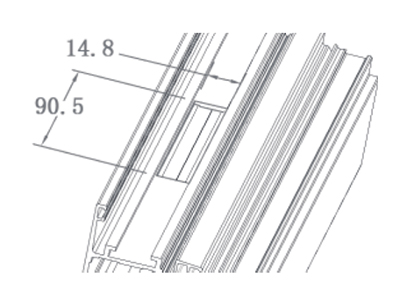

铆槽开孔准备
在需要的测槽开一个长度200.5×14.8的铆槽孔，铆槽的宽度需大于14.8，短形开孔的宽度与铆槽的宽度应该一致也可以。
安装提示：确保铆槽开孔尺寸准确，便于后面配件的安装。
2

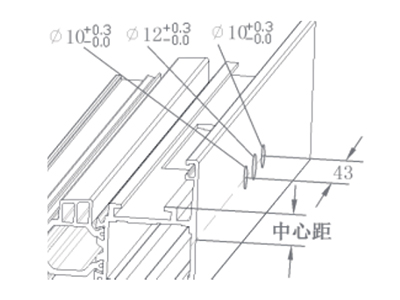

钻圆孔定位
根据内开还是外开，选择在窗户的正面还是背面钻圆孔。圆孔尺寸为直径10.5mm，中心距尺寸与锁盒的中心距尺寸相等(43mm)。
安装提示：钻孔位置必须准确，确保与锁盒中心距正确。
3

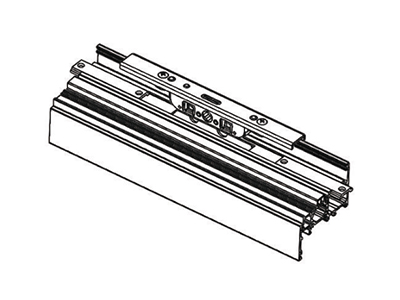

锁盒嵌入安装
锁盒嵌入短形孔力，确保传动滑行在铆槽上的顺畅，完成的步安装定位。
安装提示：确保锁盒完全嵌入短形孔，传动滑行正确入铆槽孔。
4

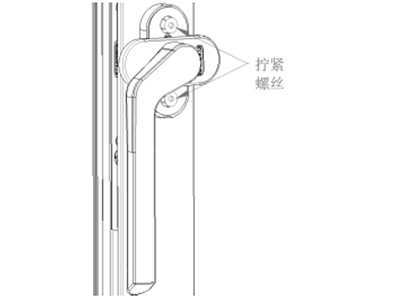

锁盒螺丝固定
拧紧螺丝，螺丝会带动旋片旋转，旋片卡在C槽中从而固定锁盒。检查锁盒是否紧贴在C槽面上，确保安装牢固。
安装提示：螺丝拧紧力度要适中，避免过度用力导致型材变形。
5

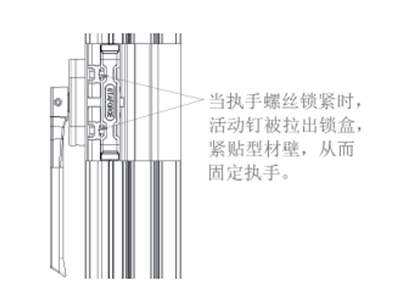

执手安装与紧固
装入执手，拧紧执手螺丝，用扭力扳手4-5N.M的扭力拧紧。当执手螺丝锁紧时，活动钉被拉出锁盒，紧贴型材，从而固定执手。
安装提示：务必使用规定扭力紧固执手螺丝，确保执手安装牢固可靠。

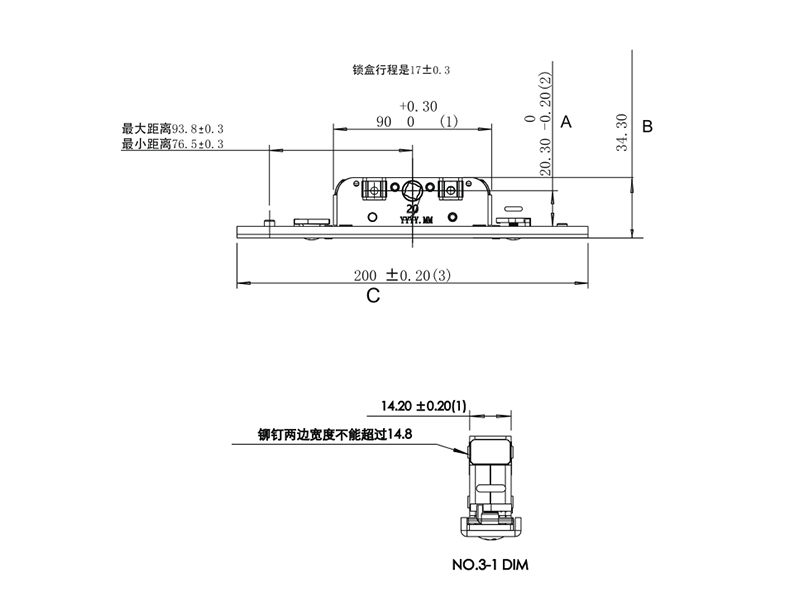

锁盒系列安装及适配尺寸表
| P/N 不锈钢货号 |
P/N 铝面板货号 |
A 中心距 |
B 高度 |
C 宽度 |
|---|---|---|---|---|
| 30355 | 30415 | 10 | 23 | 200 |
| 30376 | 30416 | 12.5 | 27.3 | 200 |
| 30356 | 30417 | 15 | 29.3 | 200 |
| 30200 | 30418 | 20 | 34.3 | 200 |
| 30201 | 30419 | 25 | 39.3 | 200 |
| 30202 | 30420 | 30 | 44.3 | 200 |
| 30203 | 30421 | 35 | 49.3 | 200 |
