无底座执手简介

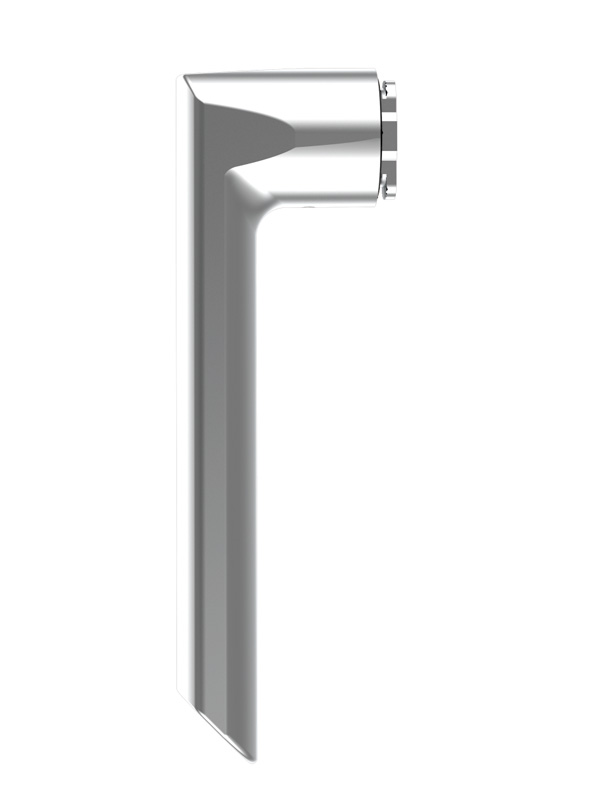

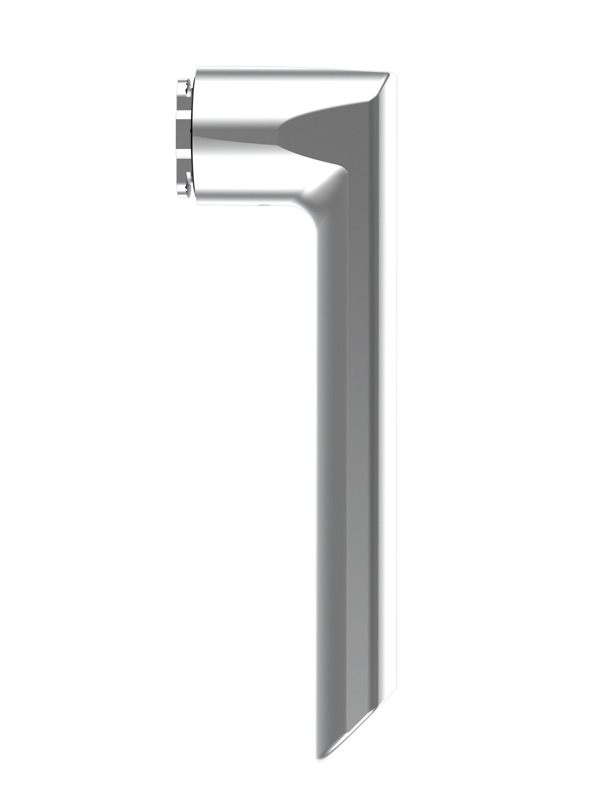

STAFORCE 无底座执手采用隐藏式无底座结构，外观超前，握持手感充盈、独特、厚实。

产品无需与锁盒连接，采用卡扣式快装结构，隐藏式弹扣可自动扣紧执手，安装快捷方便。

螺纹套与螺柱锁紧机构避免传统打螺钉安装，为本公司专利设计；产品经多项性能测试，满足 JG/T 124-2017 与 ISO 9227 等标准。

无底座执手

1. 盐雾测试：纳米喷涂 A：SST 500 小时，符合 ISO 9227 标准；B：QUV 1000 小时；珍珠铬：SST 750 小时，符合 ISO 9227 标准；CCT 240 小时。（欧洲标准无 CCT 测试，而 CCT 更加真实模拟实际使用环境）
2. 寿命测试：20 万次，符合 JG/T 124-2017 标准（欧洲标准 25,000 次）。
3. 抗拉力：600 N，符合 JG/T 124-2017 标准。
4. 启闭力：0–1 N·m，符合 JG/T 124-2017 标准。

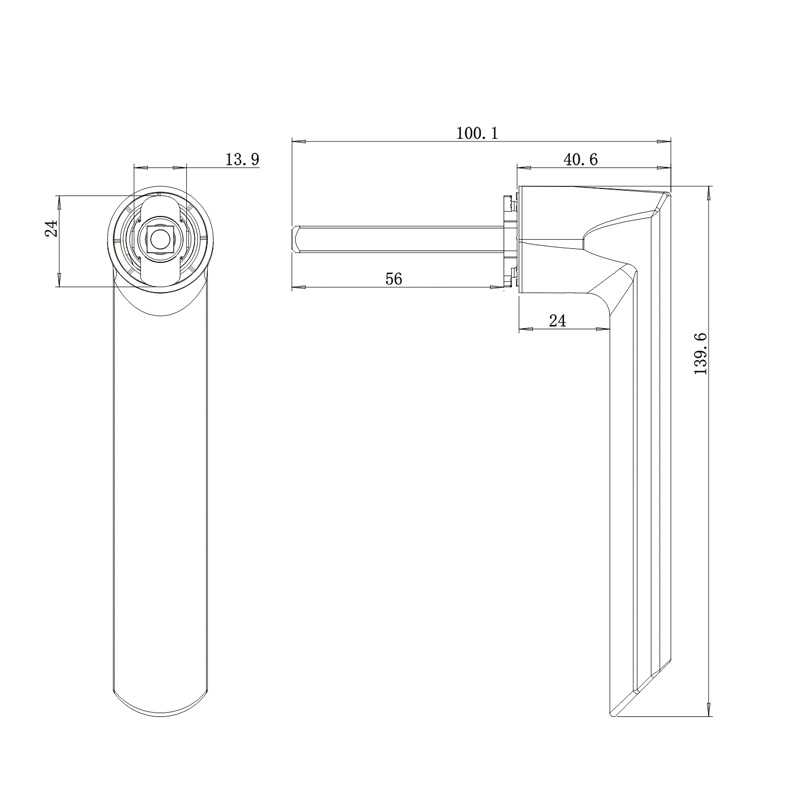

5. 方轴尺寸：7 mm。
6. 扭矩：≥50 N·m。

安装与拆卸步骤说明

步骤 1

先在玻扇型材上加工一个如图尺寸的槽口。注意：孔内壁不可有披锋。

步骤 2

将把手基座斜着 70° 装入槽口中。注意：基座长端先装入槽口。

步骤 3

将把手基座装入槽口，注意基座槽口必须朝下；然后将胶件顺时针扭到手扭不动。

步骤 4

将扳手的两个凸点与基座的两个凹点对齐装入，检测基座是否垂直；如不垂直，用扳手纠正。

步骤 5

基座矫正后，用扳手将其扭紧，扭紧力为 4 N·m。注意：扭紧后胶件必须低于槽口。

步骤 6

基座矫正后取出扳手，用扳手将其扭紧。注意：拧紧后胶件必须低于槽口。

拆卸 / 保养 1

将执手旋转至与窗扇边框平行；将扳手尾部插入执手孔内，直至听到“咔嚓”声。

拆卸 / 保养 2

听到“咔嚓”声后保持扳手不动，然后左右晃动并将执手向外拉，即可取出执手。

STAFORCE

无底座执手安装演示视频，详细展示产品的安装步骤和使用方法。
