370-1800
适用高度 mm
500 N
水平承载
SST 750h
盐雾测试
0°-180°
翻转角度
STAFORCE
1067 180度翻转窗系统
适用于木窗，外开180°翻转开启方式。1067-180°翻转窗是STAFORCE系列核心产品之一，通过控制窗扇重心偏移位置在15mm范围内，使窗扇能在从0°-180°任意位置开启，同时窗扇的开启和关闭力都小于5kgf。
系统配件
点击配件可切换左侧大图，快速查看整套系统的核心组成。
产品规格
| 型号 | 1067 |
| 适用窗型 | 木窗，外开180°翻转 |
| 适用高度 | 370-1800mm |
| 水平承载 | 500N |
| 启闭力 | ≤5kgf |
| 开启角度 | 0°-180° |
| 盐雾测试 | SST 750h / CCT 250h |
| 认证标准 | EN13126 / ISO9227 / ISO10289 |
产品核心优势
- A: 系统覆盖范围广：5组配置覆盖370mm-1800mm窗高，便于按项目尺寸快速选型。
- B: 系统承载可靠：主铰链在窗扇开启至水平位置时可承载500N，按EN13126标准验证。
- C: 系统耐候稳定：核心五金采用高强度钢喷砂+电镀彩锌工艺，SST盐雾测试可达750小时，CCT循环腐蚀试验可达250小时。
- D: 维护更安全：窗扇可180度翻转到室内侧，擦窗和后期维护无需外探，安全省心。
安装指南
一、窗扇附件的安装
1

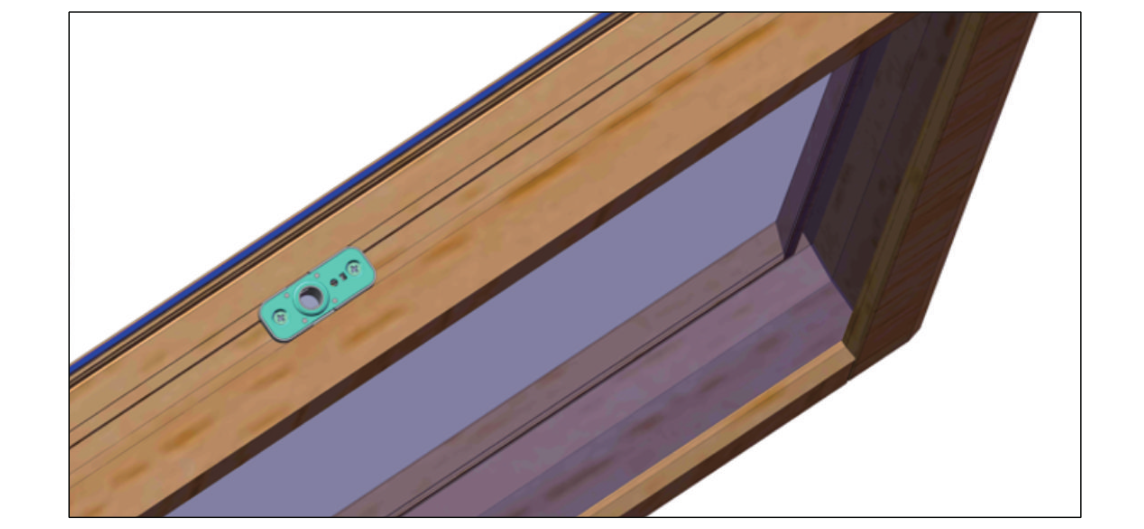

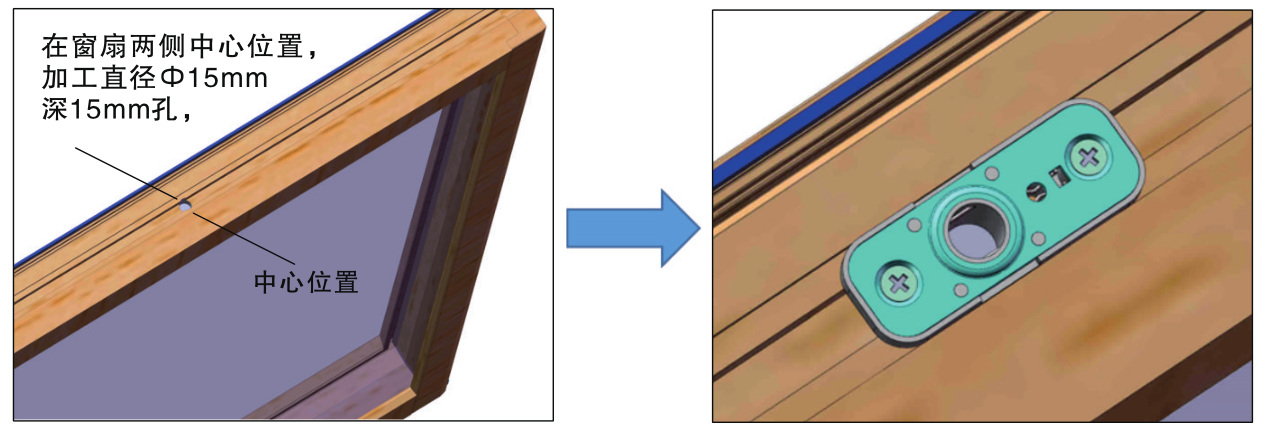

窗扇开孔及安装附件
2

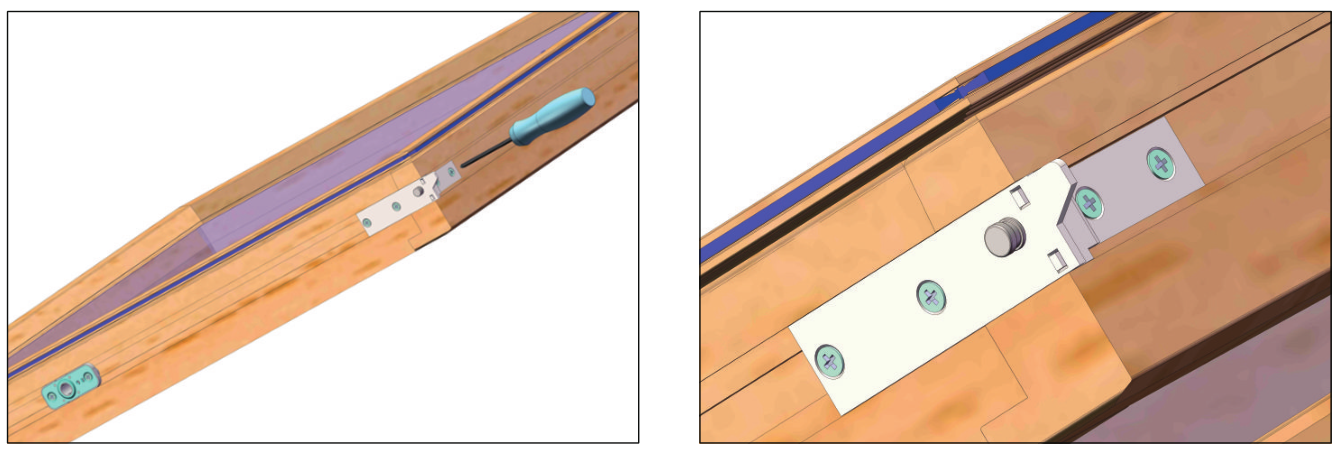

用梅花螺丝刀将附件安装
3

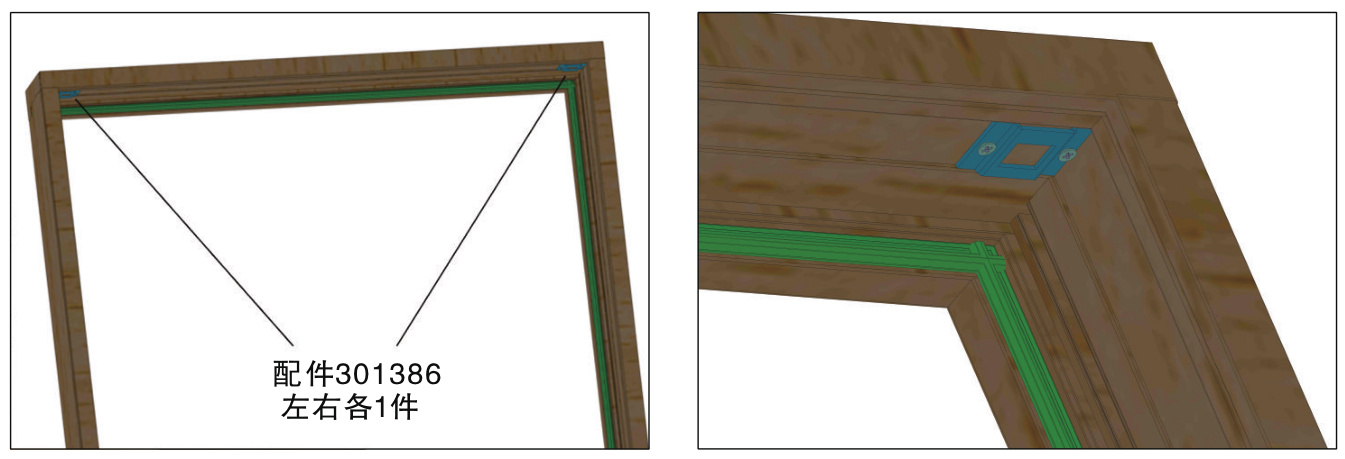

安装窗框附件
二、主铰链的安装
1

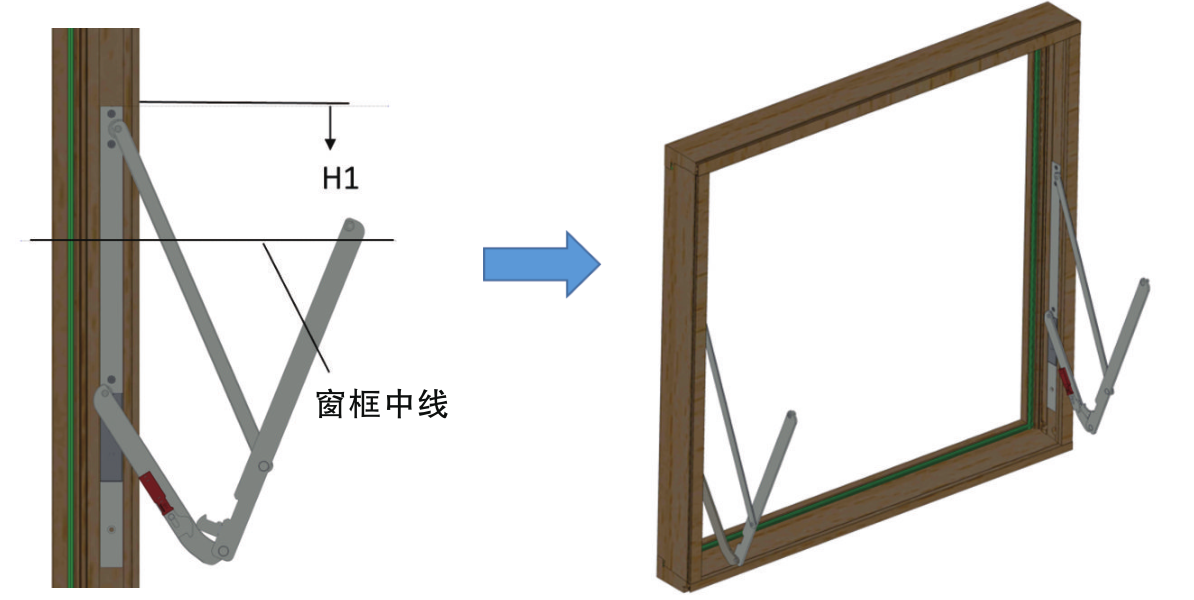

主铰链安装，找到窗框中线作为基准，向上偏移H1距离作为安装位置
三、窗框与窗扇组装
1

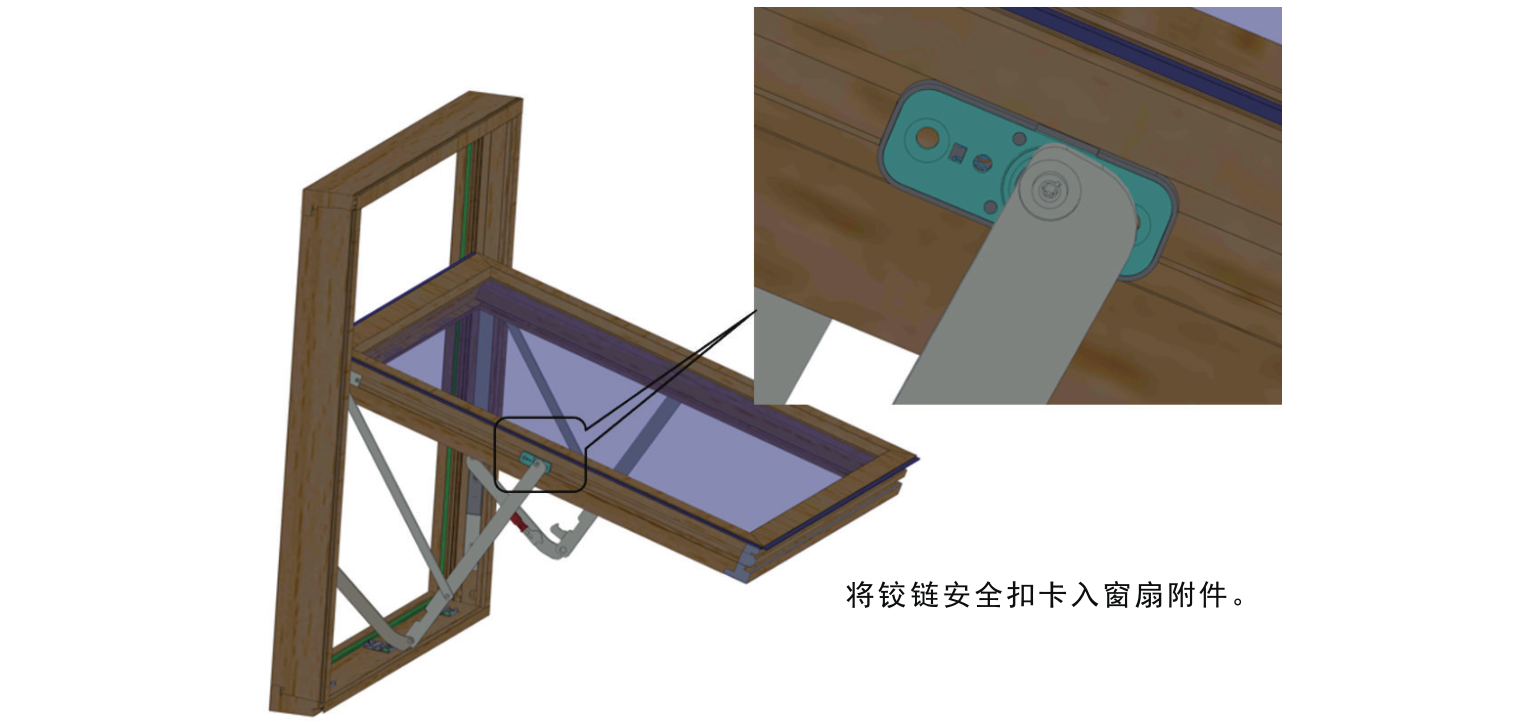

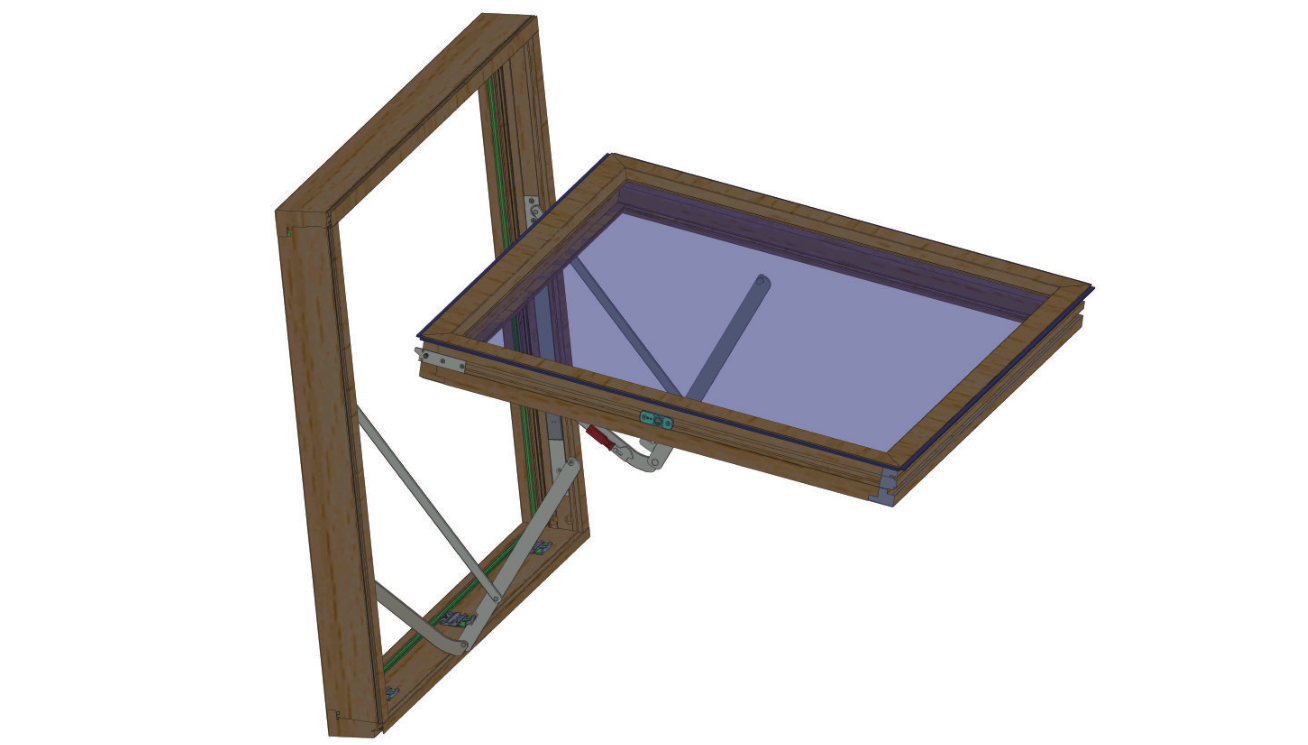

按图示方向，将窗铰链安全扣卡入窗扇附件
2

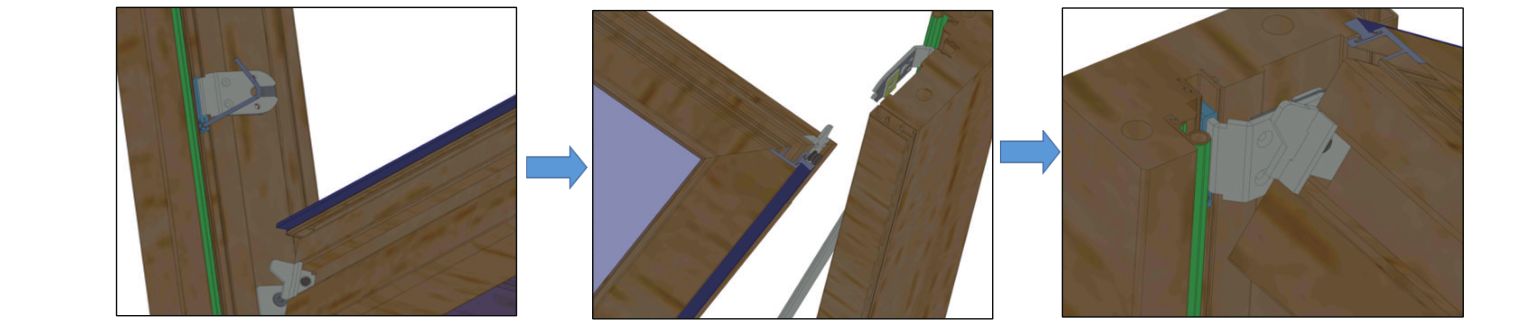

调整基米深度，将附件固定在窗框槽内，调整角度，将"安全扣"入槽，完成装配
四、窗框与窗扇的拆卸
1

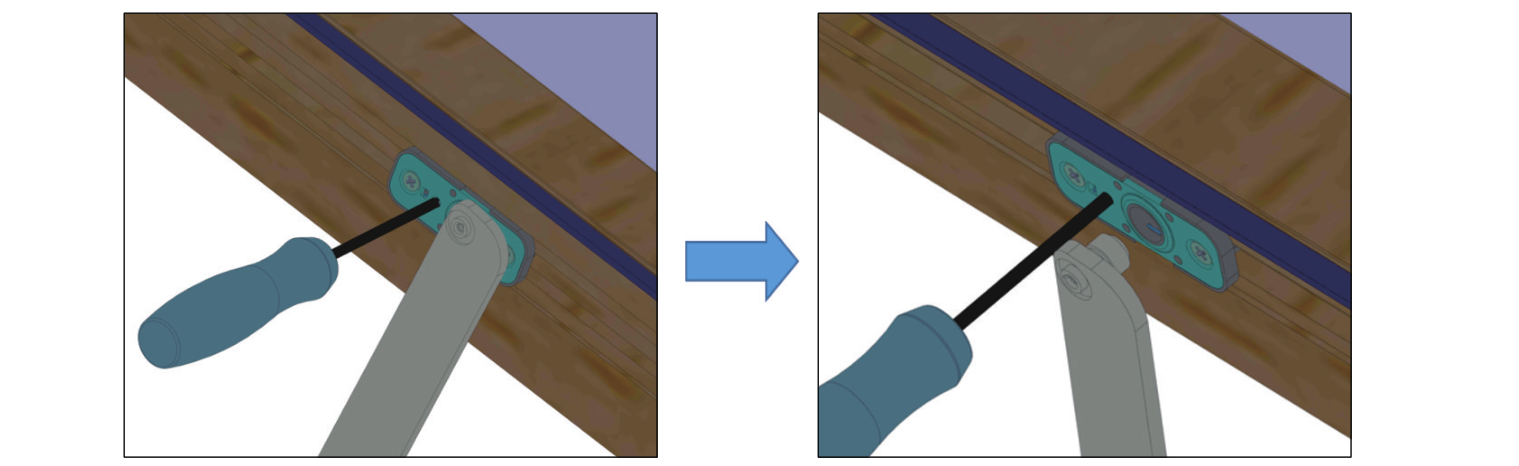

使用直径为3.8mm梅花螺丝刀，插入安装附件快拆孔，将主铰链安全扣拔出，可实现快速拆卸
获取完整安装说明文档
下载 1067 180度翻转窗系统完整安装说明书 PDF，包含详细图解与技术参数。
